產品簡介
紫外輻射表是用于測量大氣中的太陽紫外線輻射（UVAB 波長范圍）的精密儀器。該儀器與數據采集器配合使用可提供公眾所關心的信息：UV 指數、UV 紅斑測量、UV 對人體影響及 UV 特殊的生物學和化學效應。因此倍受氣象、工業、建筑及醫學方面的重視，廣泛應用于暴曬引起的紅斑劑量、綜合環境生態效應、氣候變化的研究及紫外線監測和預報。
產品原理
紫外輻射表采用紫外光傳感器，接受紫外光波的電信號，通過一個波長范圍為 280~400nm 的濾光器，其輸出RS485。特殊造型的散射器可使該表獲得非常好的余弦響應，并阻止濾光器的太陽直射，減少漂移和熱調制。在表體的上方安裝濾光片，滿足光譜透過，減少外界環境對探測器的影響，并起到保護作用。該表具有良好的密封性和耐候性，允許連續室外工作。
技術指標
光譜范圍UVAB 280~400nm；
余弦響應≤4%（太陽高度角 30°時）
工作溫度-50℃~+50℃
測量范圍0~70 w/m-2
響應時間≤1s（99%響應）
輸出RS485
接線定義：
485輸出傳感器出廠標配一條3米四芯電纜，用戶可根據需要定制適當長度的電纜，電纜規格為0.2mm2四芯屏蔽電纜，接線顏色定義為：
485輸出顏色定義
紅色電源正極
黑色電源負極
黃色A
藍色B

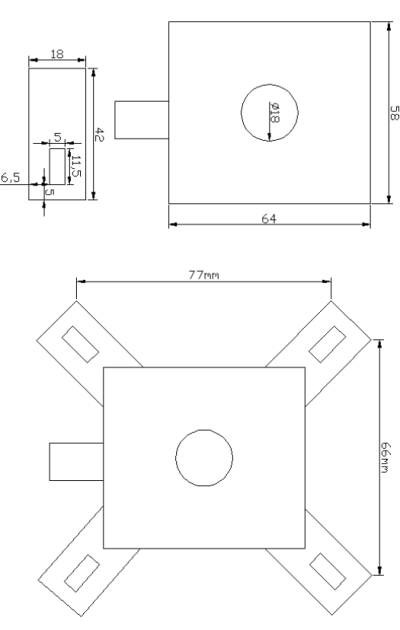

安裝示意圖：
通信協議
1、通訊規格
9600,8,1,N,N
1、數據包統一格式
（XX：從設備站號0X01-0XFF;CRClo CRChi：CRC校驗碼低字節在前，高字節在后）
2、寫站號命令
?主機發送命令格式：
設備地址功能碼起始寄存器地址寄存器個數數據長度數據CRC校驗
0010000100010200xxCRCloCRChi（XX=0X01-0XFF）
?從機響應命令格式：
設備地址功能碼起始寄存器地址寄存器個數CRC校驗
001000010001CRCloCRChi
?示例：(地址改為33)
命令 00 10 00 01 00 01 02 00 33 EA 04
回復 00 10 00 01 00 01 51 D8
3、讀站號命令(固定命令)
?主機發送命令格式：
設備地址功能碼起始寄存器地址寄存器個數CRC校驗
000300010001CRCloCRChi
?從機響應命令格式：
設備地址功能碼數據長度數據CRC校驗
00030200xxCRCloCRChi（XX=01-ff）
?示例：（地址為FF）
命令00 03 00 01 00 01 D4 1B
回復00 03 02 00 FF C5 C4
4、讀數據命令
?主機發送命令格式：
設備地址功能碼起始寄存器地址寄存器個數CRC校驗
xx0300000001CRCloCRChi
?從機響應命令格式：
設備地址功能碼數據長度數據CRC校驗
xx030200yyCRCloCRChi
?示例：
?命令：FF 03 00 00 00 01 91 D4
?回復：FF 03 02 00 11 51 9C
輻射 = 00 11 = 17/10 = 1.7 W/m2
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
