一、活套輥激光熔覆修復(fù)加工技術(shù)核心原理

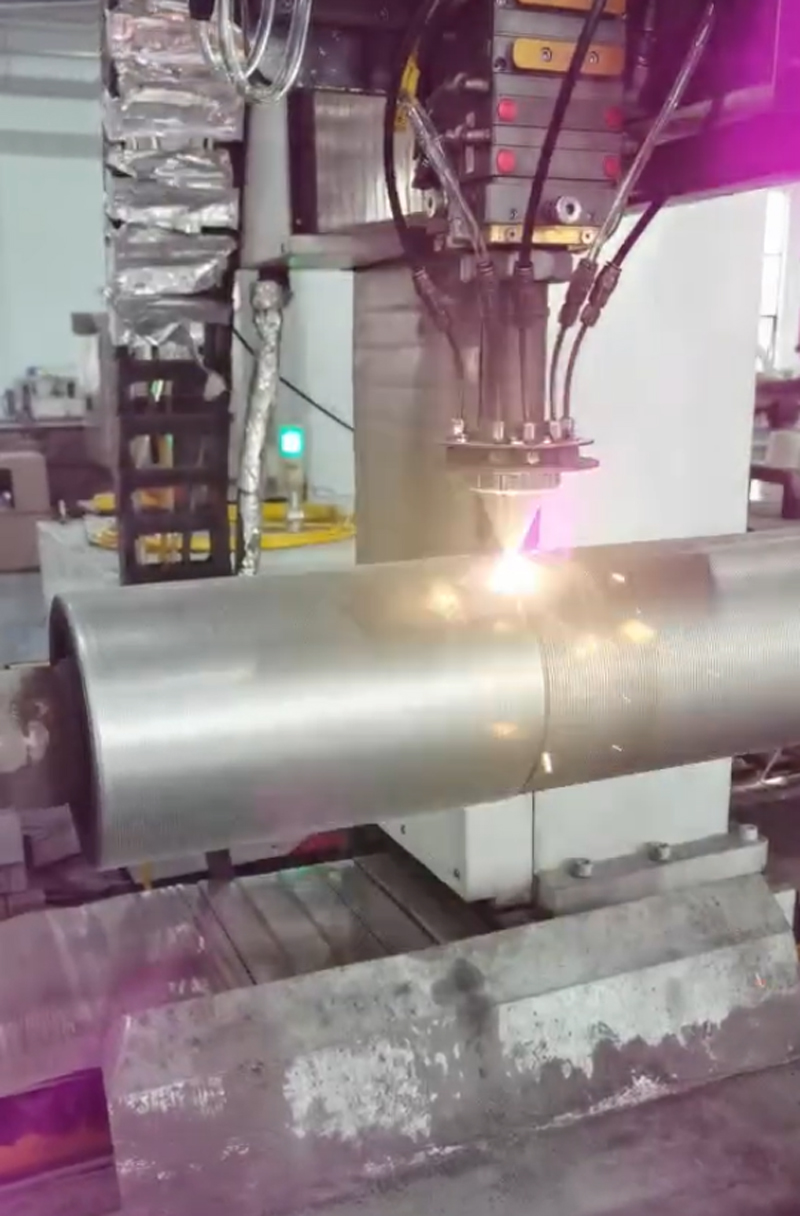

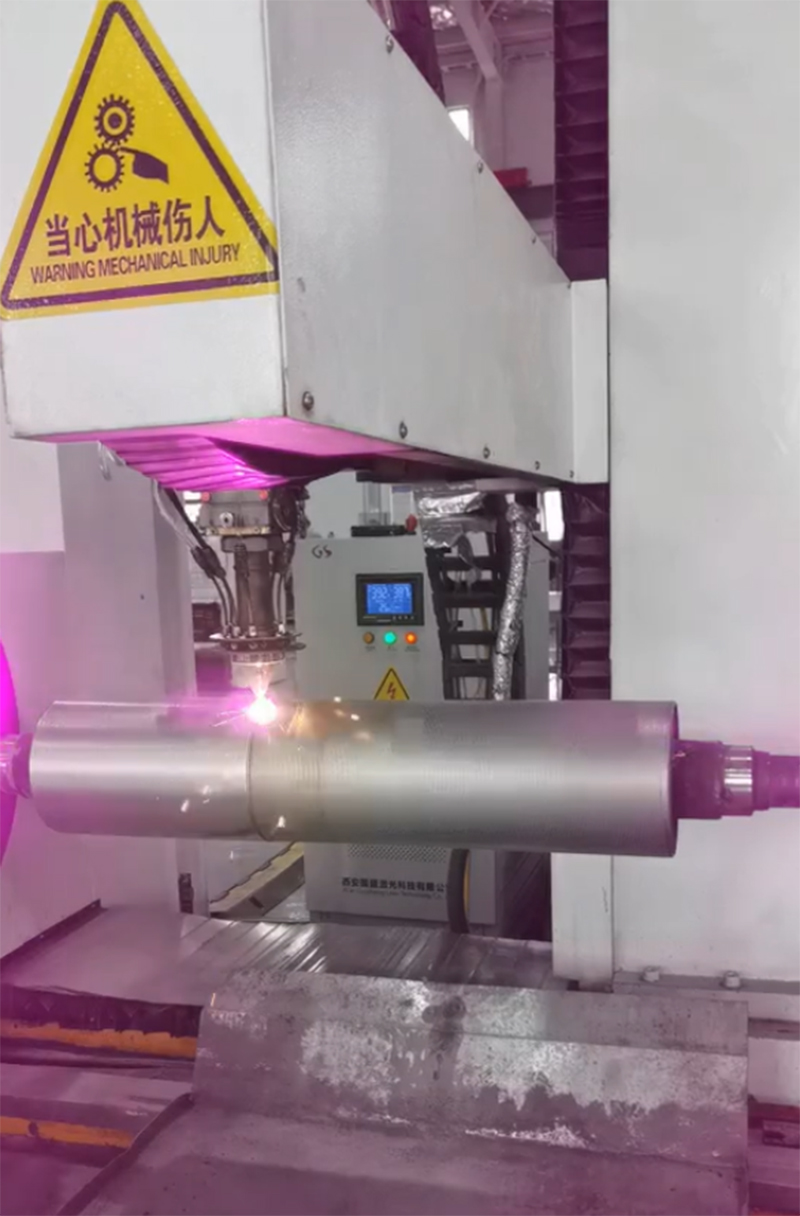

　　激光熔覆修復(fù)是通過高能激光束將合金、陶瓷等熔覆粉末與活套輥表面基體同步熔化，在惰性氣體保護(hù)下快速凝固，形成冶金結(jié)合的高性能涂層的先進(jìn)工藝。其核心優(yōu)勢(shì)在于實(shí)現(xiàn) “修復(fù) + 強(qiáng)化” 雙重效果：既恢復(fù)輥體尺寸精度，又通過熔覆層提升表面性能，解決傳統(tǒng)修復(fù)中結(jié)合力弱、易脫落的痛點(diǎn)。

　　二、活套輥失效原因與修復(fù)必要性

　　活套輥?zhàn)鳛橐苯疖堉?、印刷等生產(chǎn)線的關(guān)鍵部件，失效多源于復(fù)雜工況的疊加作用：

　　1、冶金行業(yè)：冷軋活套輥承受機(jī)械循環(huán)載荷 + 熱循環(huán)雙重沖擊，表面易產(chǎn)生氧化、裂紋、磨損甚至斷輥;

　　2、印刷行業(yè)：輥筒長(zhǎng)期受擠壓、摩擦與油墨腐蝕，出現(xiàn)劃傷、銹蝕，直接影響印品精度。

　　激光熔覆可針對(duì)性修復(fù)這些缺陷，延長(zhǎng)使用壽命 30%-100%，修復(fù)成本僅為換新的 1/3-1/2。

　　三、活套輥激光熔覆修復(fù)加工核心技術(shù)優(yōu)勢(shì)

　　1、性能卓越

　　熔覆層硬度可達(dá)HRC56-68(碳化鎢增強(qiáng)層最高 HRC68)，具備優(yōu)異耐磨性、耐蝕性與抗疲勞性，可承受高溫與交變載荷。某案例中修復(fù)輥表面光潔度達(dá)鏡面級(jí)(Ra0.056)，壽命直接翻倍。

　　2、高精度低損傷

　　熱影響區(qū)僅 0.1-0.2mm，稀釋率 5%-10%，有效避免基體變形;涂層厚度可控(0.1-4mm)，尺寸精度達(dá) 0.01mm 以內(nèi)，無需大量后續(xù)加工。

　　3、高效環(huán)保

　　超高速熔覆線速度可達(dá) 100m/min，效率是傳統(tǒng)工藝的 3-4 倍，且全程無電鍍污染，替代鍍鉻工藝實(shí)現(xiàn)環(huán)保升級(jí)。

　　3、適配性廣

　　支持鐵基、鎳基、陶瓷等多種粉末，可修復(fù)鑄鐵、鋼、不銹鋼等材質(zhì)活套輥，兼顧新舊輥件強(qiáng)化與局部損傷修復(fù)。
