在工業制造領域，鋁合金憑借輕量化、高強度、耐腐蝕等優勢，廣泛應用于航空航天、汽車制造、軌道交通、模具工業等關鍵領域。然而，鋁合金零件在長期服役過程中，易因磨損、腐蝕、疲勞裂紋或加工誤差導致性能失效，直接報廢不僅造成巨大的經濟損失，還會加劇資源浪費。鋁合金激光熔覆修復加工技術作為一種先進的表面改性與再制造技術，能夠精準修復受損零件，恢復甚至提升其性能，成為當前工業領域極具價值的綠色制造解決方案。

　　一、核心優勢：為何選擇鋁合金激光熔覆修復?

　　鋁合金的物理特性(如高導熱性、低熔點、易氧化)給修復帶來了諸多挑戰，而激光熔覆技術通過獨特的工藝設計，完美解決了這些痛點，展現出顯著優勢：

　　1. 修復精度高，變形量極小

　　激光束可通過光學系統實現精準聚焦(光斑直徑可小至 0.1mm)，能對微小裂紋(寬度<0.1mm)、局部磨損(深度<0.5mm)等精細缺陷進行靶向修復，且熱影響區僅為傳統焊接的 1/5-1/10，零件修復后尺寸精度可達 IT8-IT10 級，無需后續大量加工即可滿足使用要求。

　　2. 熔覆層性能優異，結合強度高

　　激光快速冷卻過程可細化熔覆層晶粒，形成均勻的微觀組織，有效提升熔覆層的硬度(通常比基材高 20%-50%)、耐磨性(如鋁硅合金熔覆層耐磨性是基材的 3-5 倍)與耐腐蝕性(可通過添加鉻、鎳等元素優化耐蝕性)。同時，熔覆層與基材為冶金結合，結合強度可達基材本身的 80%-95%，遠超冷噴涂、電鍍等技術的機械結合強度。

　　3. 材料利用率高，綠色環保

　　激光熔覆可根據修復需求精準控制粉末用量，材料利用率高達 90% 以上(傳統焊接材料利用率僅 60%-70%)，且加工過程無煙塵、無廢液，僅產生少量金屬蒸汽(可通過配套除塵設備處理)，符合當前 “低碳制造”“循環經濟” 的發展理念。

　　4. 適用范圍廣，靈活性強

　　無論是航空發動機的鋁合金葉片、汽車的鋁合金缸體，還是模具行業的鋁合金壓鑄模，均可通過激光熔覆進行修復;且可根據零件服役環境需求，定制不同成分的熔覆粉末(如耐高溫的鋁鈦系、耐磨損的鋁陶瓷復合粉末)，實現 “按需修復”。

　　二、關鍵工藝參數：決定修復質量的核心因素

　　鋁合金激光熔覆修復的質量(如熔覆層平整度、結合強度、無缺陷率)高度依賴工藝參數的優化，核心參數包括以下幾類：

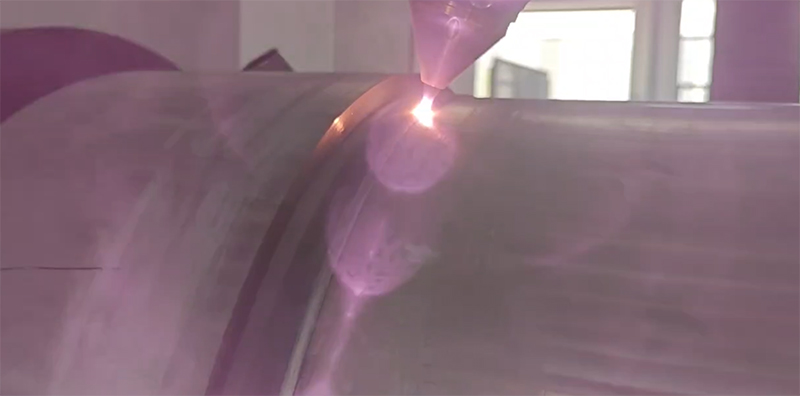

　　1. 激光參數

　　激光功率：通常選擇 1000-3000W(根據修復區域大小調整)，功率過低易導致粉末未熔合，功率過高則會造成基材過度熔化、熱變形加劇;

　　掃描速度：一般控制在 5-20mm/s，掃描速度過快會降低熔池溫度，導致熔覆層不連續;速度過慢則會延長基材受熱時間，增加熱影響區范圍;

　　光斑直徑：小光斑(0.5-2mm)適用于精細修復，大光斑(2-5mm)適用于大面積磨損修復，需根據缺陷尺寸匹配。

　　2. 粉末參數

　　粉末成分：需與基材成分兼容(如 6061 鋁合金常用 Al-Si-Mg 系粉末，7075 鋁合金常用 Al-Zn-Mg-Cu 系粉末)，避免產生脆性金屬間化合物(如 Al?Fe、Al?CuMg);

　　粉末粒度：通常選擇 53-150μm 的球形粉末(流動性好，易于均勻送粉)，粒度分布過寬易導致送粉不穩定;

　　送粉速率：與激光功率、掃描速度匹配，一般為 5-20g/min，送粉速率過高易導致粉末堆積，過低則會造成熔覆層厚度不足。

　　3. 保護氣體參數

　　鋁合金易氧化，需在熔覆過程中通入保護氣體(如氬氣、氮氣)隔絕空氣，保護氣體流量通常為 10-20L/min，流量過低無法有效防氧化，過高則會吹散熔池，影響熔覆層成型。

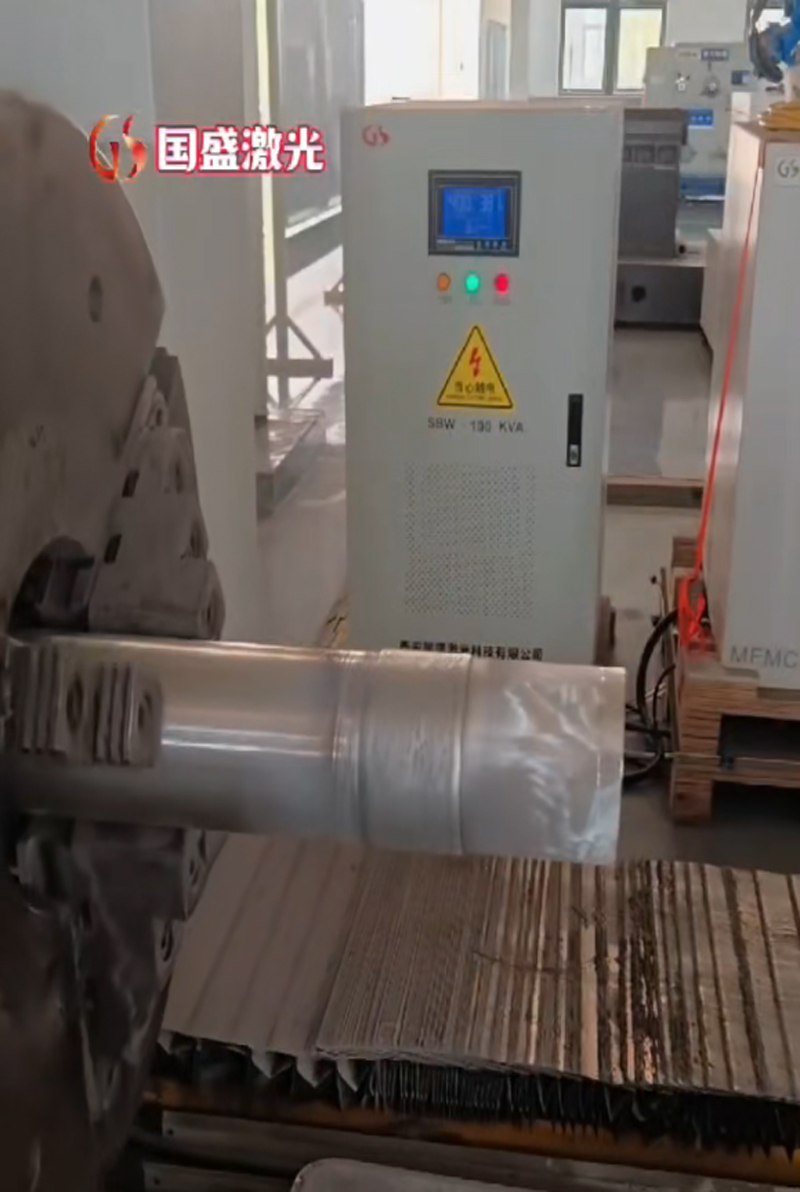

　　三、結語

　　鋁合金激光熔覆修復加工技術，不僅為受損鋁合金零件提供了 “起死回生” 的解決方案，更推動了工業制造向 “資源循環利用”“低碳高效” 轉型。隨著技術的不斷升級與成本的逐步降低，該技術將在更多領域實現規模化應用，成為支撐高端制造與再制造產業發展的核心技術之一。對于企業而言，掌握鋁合金激光熔覆修復技術，不僅能降低零件更換成本，還能提升產品競爭力，為可持續發展注入新動力。
