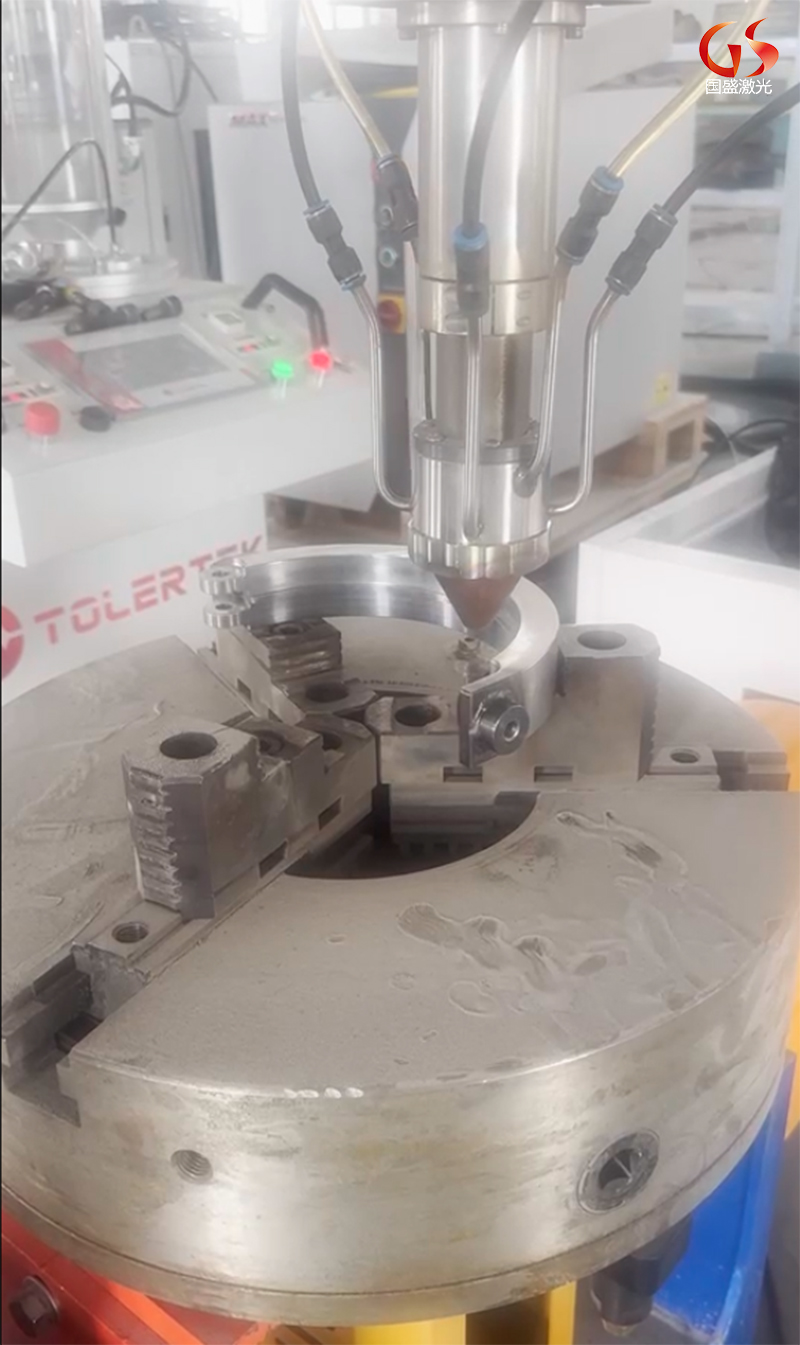

|
|||||||||||||||||||||||||||
軸瓦作為機械設備中傳遞載荷、減少摩擦的關鍵部件，長期運行后易因磨損、疲勞剝落等問題失效。傳統更換新軸瓦的方式成本高、周期長，而激光淬火修復加工技術憑借高精度、低損傷、高效節能的優勢，成為軸瓦修復領域的主流解決方案。
一、軸瓦激光修復加工核心優勢：為何選擇激光淬火修復?
相比傳統修復技術(如電弧堆焊、電鍍、火焰淬火)，軸瓦激光淬火修復具有顯著優勢：
1、熱影響區小，變形量極低：激光加熱集中在表面 0.1-1.5mm 區域，基材內部溫度變化小，軸瓦整體變形量可控制在 0.005mm 以內，避免傳統火焰淬火導致的軸瓦翹曲;
2、硬度均勻，耐磨性強：淬火層組織細小均勻，硬度偏差≤HV30，且表面形成壓應力層(應力值可達 200-500MPa)，有效抑制疲勞裂紋擴展，使用壽命較新軸瓦延長 1.5-2 倍;
3、綠色環保，無二次污染：加工過程無需使用焊絲、電鍍液等耗材，無油煙、廢水排放，符合環保要求;
4、柔性化程度高，適配復雜形狀：通過數控系統可實現任意軌跡的激光掃描，適用于帶油槽、異形結構的軸瓦修復，解決傳統技術難以覆蓋的復雜區域問題;
5、成本低，周期短：修復成本僅為更換新軸瓦的 30%-50%，且加工周期(含檢測、修復、驗收)通常為 1-3 天，遠短于采購新件的 1-2 周周期，大幅減少設備停機時間。
二、軸瓦激光淬火修復加工適用場景與局限性
1. 適用場景
磨損修復：針對軸瓦內表面因長期摩擦導致的均勻磨損(磨損量≤1.5mm)，如電機軸瓦、汽輪機軸瓦、機床主軸軸瓦等;
局部缺陷修復：修復軸瓦表面的劃痕、凹坑、輕微剝落(缺陷深度≤1mm)，無需整體更換;
預防性強化：對新軸瓦或輕度磨損軸瓦進行激光淬火，提前提升表面硬度，延長使用壽命(尤其適用于高載荷、高速運轉的軸瓦)。
2. 局限性
修復深度有限：激光淬火層深度通常不超過 1.5mm，若軸瓦磨損深度超過 2mm，需先通過堆焊填補，再進行激光淬火;
材質適配性：對高碳高鉻鋼等易開裂材質的軸瓦，需嚴格控制加熱速度和冷卻速度，增加工藝復雜度;
設備成本較高：激光淬火設備(尤其是高功率光纖激光設備)初期投入較大，適合批量修復或高價值軸瓦的修復場景。
實際應用注意事項
參數匹配是關鍵：不同材質軸瓦需針對性調整激光參數(如錫基巴氏合金需低功率、快掃描，銅合金需高功率、慢掃描)，建議首次修復前進行小樣試驗，驗證硬度和變形量;
避免重復淬火：同一區域重復淬火易導致組織粗大、內應力疊加，若修復效果不達標，需先去除原淬火層(通過打磨)，再重新加工;
后續使用維護：修復后的軸瓦在裝機前需進行潤滑脂涂抹，運行初期避免超負荷運轉(建議負荷控制在額定負荷的 70% 以內，運行 100 小時后再逐步提升)，延長使用壽命;
選擇專業服務商：激光淬火對設備精度和操作人員技術要求較高，建議選擇具備 ISO9001 認證、擁有 5 年以上軸瓦修復經驗的服務商，避免因工藝不規范導致修復失敗。
三、總結
軸瓦激光淬火修復加工技術通過 “精準加熱 - 快速冷卻 - 微熔修復” 的核心原理，實現了軸瓦的高效修復與性能強化，相比傳統方式具有變形小、耐磨性強、成本低等優勢，已廣泛應用于電力、機床、冶金、船舶等領域的軸瓦維護。在實際應用中，需通過嚴格的前期檢測、參數優化和后處理，確保修復效果達標，同時結合后續維護，最大化延長軸瓦的使用壽命，為企業降低設備運維成本、減少停機損失提供有力支持。
