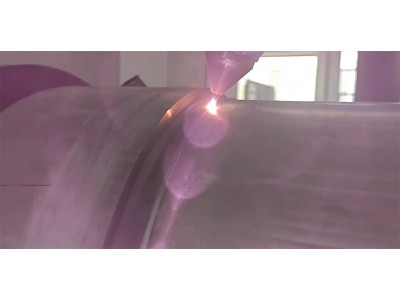

鋁合金激光熔覆修復技術適用場景與典型應用案例
鋁合金激光熔覆修復技術已在多個工業領域實現規?；瘧?，以下為典型場景：
1、 航空航天領域
航空發動機的鋁合金壓氣機葉片、機身框架等零件，在服役過程中易因氣流沖刷產生磨損或微小裂紋，直接更換成本高達數十萬元。通過激光熔覆修復，可在葉片葉尖磨損處形成耐磨熔覆層，修復后零件使用壽命可達新件的 80% 以上，成本僅為更換新件的 1/3-1/5。例如，某航空維修企業采用 Al-Si-Cu 系粉末修復某型發動機鋁合金葉片，修復后葉片通過 1000 小時臺架試驗，性能完全達標。
2、汽車制造領域
汽車鋁合金缸體、缸蓋的水道孔、氣門座圈等部位，易因長期高溫、腐蝕導致滲漏或磨損。采用激光熔覆技術修復時，可在受損部位熔覆耐蝕、耐高溫的合金層，如在缸體水道孔熔覆 Al-Cr-Ni 系粉末，修復后零件耐蝕性提升 40%，且可承受 150℃以上的長期工作溫度。
3、模具與通用機械領域
鋁合金壓鑄模的分型面、澆口套等部位易磨損，傳統修復方式(如氬弧焊)會導致模具變形，影響鑄件精度。通過激光熔覆修復，選用 Al?O?陶瓷復合粉末，熔覆層硬度可達 HV300-400，耐磨性顯著提升，模具修復后可再服役 5000-10000 模次;此外，通用機械中的鋁合金齒輪、軸承座等零件，也可通過激光熔覆修復磨損表面，延長使用壽命。
鋁合金激光熔覆修復技術質量控制與檢測標準
為確保鋁合金激光熔覆修復件的可靠性，需建立全流程質量控制體系，并通過專業檢測驗證修復效果：
1、 預處理質量控制
修復前需對基材表面進行脫脂(用丙酮或酒精清洗)、除銹(噴砂或酸洗)、缺陷清理(用激光或機械方式去除裂紋、疏松等缺陷)，確保修復區域無雜質、無氧化層，否則會導致熔覆層結合不良。
2、過程質量監控
可通過實時監測系統(如高速攝像、紅外測溫儀)監控熔池溫度、粉末送粉穩定性，避免出現未熔合、氣孔、裂紋等缺陷;同時，需控制熔覆層厚度(單次熔覆厚度通常為 0.1-1mm，多層熔覆時需控制層間溫度<100℃)，防止層間開裂。
3、后處理與檢測
外觀檢測：熔覆層表面應平整、無明顯凸起或凹陷，粗糙度 Ra≤6.3μm;
無損檢測：采用超聲波檢測(UT)排查內部氣孔、未熔合缺陷，采用滲透檢測(PT)排查表面裂紋;
力學性能檢測：通過拉伸試驗檢測結合強度，通過硬度計檢測熔覆層硬度，通過磨損試驗驗證耐磨性;
微觀組織檢測：通過金相顯微鏡觀察熔覆層與基材的結合界面，確保無脆性相、晶粒均勻。
鋁合金激光熔覆修復技術行業發展趨勢：更高精度、更智能化
隨著工業制造對零件性能要求的提升，鋁合金激光熔覆修復技術正朝著以下方向發展：
1、 高精度、微區修復技術升級
未來將進一步縮小激光光斑直徑(至 0.05mm 以下)，開發 “超精細激光熔覆” 技術，以滿足微電子、醫療器械等領域中微型鋁合金零件的修復需求;同時，通過多光束協同熔覆，實現復雜曲面(如發動機葉片曲面)的均勻修復。
2、智能化與自動化
結合 AI 算法與機器視覺技術，開發 “自動缺陷識別 - 參數自適應調整 - 修復過程閉環控制” 的一體化系統，減少人工干預，提升修復一致性;例如，通過機器視覺自動識別裂紋位置與尺寸，AI 算法自動匹配最優激光功率、掃描速度等參數，實現 “無人化修復”。
3、新型熔覆材料研發
研發高性能復合熔覆材料，如鋁基納米陶瓷復合粉末(Al-SiC、Al-TiC)，進一步提升熔覆層的強度與耐磨性;同時，開發 “自修復” 熔覆材料，通過添加形狀記憶合金元素，使熔覆層在受熱或受力時自動修復微小裂紋，延長零件服役壽命。
結語
鋁合金激光熔覆修復加工技術，不僅為受損鋁合金零件提供了 “起死回生” 的解決方案，更推動了工業制造向 “資源循環利用”“低碳高效” 轉型。隨著技術的不斷升級與成本的逐步降低，該技術將在更多領域實現規?；瘧茫蔀橹胃叨酥圃炫c再制造產業發展的核心技術之一。對于企業而言，掌握鋁合金激光熔覆修復技術，不僅能降低零件更換成本，還能提升產品競爭力，為可持續發展注入新動力。
